Video Card Review: Gecube HD3870X2 X-Turbo 1GB


X2 … yep, dikali 2 Kali ini kami kedatangan sample Gecube HD3870X2 X-Turbo; versi non-reference dengan dual fan “bra edition” serta factory-oced di 850/1960MHz.Langsung saja kita bahas apa dan bagaimana chip grafis HD3870X2.

AMD/ATI R680 Graphic Unit Processor

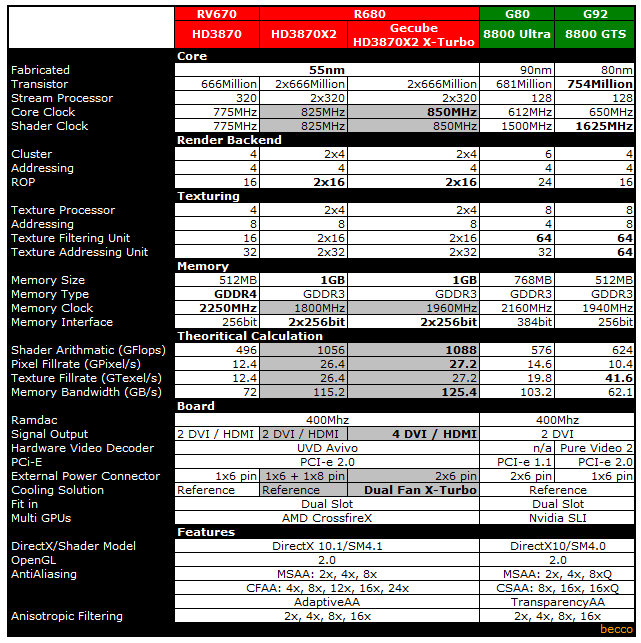

Chip grafis HD3870X2 ini punya kode nama: R680, yang tak lain adalah RV670 dual chip, dua biji atau sebut saja dikali dua (2). Dua chip RV670 itu terkonfigurasi pada satu board. Komunikasi antar chip menggunakan internal bridge PCI-e 1.1 16x16 yang tertanam ditengah-tengah, diapit dua chip RV670. Cara kerja R680 hampir bisa dikatakan sama dengan RV670 dual Crossfire. Board R680 itu sendiri berbasis PCI-e 2.0. Performanya sedikit bisa ditebak bakalan mirip dengan RV670 dual Crossfire, skalabilitas bergantung pada game/aplikasi dan atau driver. Untuk detil komparasi bisa kita lihat pada table berikut ini, sekaligus saya sertakan kalkulasi GPU untuk Shader Arithmatic, Fillrate dan Memory Bandwidth.



Game/Applikasi support Crossfire akan berjaya pada kartu grafis ini, selebihnya yang belum support atau punya skalabilitas yang kurang baik akan menjadi biasa saja di R680. Now let’s continue for some pictaaaaars …

[becco]

Pic pic pic


Box kemasan dari Gecube



and it’s just out from the box, nice label eh?



Getting closed to the card



… closer and closer



back-side view



4 DVIs out for quad monitor



Kartu ini cukup disuplay dengan 2x6pin external power. Belum sepenuhnya menggunakan Solid Capacitor. Bisa jadi kartu grafis yang kami terima adalah sample saja. Karena gambar kartu grafis pada bagian belakang box kemasan semua menggunakan solid caps. Mohon koreksi.



Mejeng bersama Gecube HD3870 X-Turbo

[becco]

Gecube Bundle

- Gecube HD3870X2 X-Turbo Graphic card
- User manual
- CD Driver ATI 4.51
- DVI to D-Sub converter
- DVI to HDMI converter (build by ATI)
- Composite Video out cable (R, G, B)
- Analog dan S-Video out cable
- 2x IDE to 6-pin power chord converter

Tidak adanya game bundle dimungkinkan karena kami hanya menerima produk sample dari Gecube. Hal ini mungkin bisa dikoreksi pada produk retail.



Meet the Quad and moderate monitor
Test bed menggunakan rig yang seyogyanya bisa mengimbangi R680.



Test System
- Crossair HX520W PSU
- Intel Core 2 Quad Q6600 @ 3.7Ghz
- DFI P35 Blood Iron
- Kingbox 2x1GB DDR2-1030 4-4-4-4
- LG 204WT Monitor
- HDD: 2x250GB Hitachi
- DVD Pioneer 111L
- Windows XP Professional SP2 32bit
- Windows Ultimate 32bit
Thanks to: Wedfighter

- Gecube HD3870X2 X-Turbo 1GB
Thanks to: AMTEC

Display driver:
- ATI 8.451 driver

Remark: pada kesempatan ini kami cukup menyajikan hasil quick test “solo run”, dikarenakan tidak ada kartu grafis pembanding untuk disandingkan di test Lab.

[becco]

Synthetic Benchmark
- Futuremark 3DMark03
- Futuremark 3DMark05
- Futuremark 3DMark06


Wah, kita bisa melihat pada chart di atas, 1680x1050 tetep mantab aja, even 8xAA dan 16xAF. Namun ada yang unik di 3DMark2003. GT3 Troll’s Lair di 3DMark03 1680x1050 8xAA 16xAF adalah factor penyebab menukiknya score, kita cuma dapat average 76.3fps di Troll’s Lair. But it doesn’t matter for old DX8.1 apps.


Screenshot 3DMark03, 3DMark05 dan 3DMark06 di resolusi 1680x1050

[becco]

Frame per Second
- <10fps: sangat tidak playable
- 10fps – 19fps: tidak playable
- 20fps – 24fps: mengganggu kenyamanan
- 25fps – 29fps: cukup playable
- 30fps – 35fps: playable
- 36fps – 60fps: sangat playable
- 61fps – 100fps: tidak bisa dibedakan oleh mata
- >100fps: lol, are you joking? … that was too fast


DX9 Performance
- Call of Duty 4 – Modern Warfare
- Crysis
- Company of Heroes





Dengan driver bawaan yang masih gress ternyata cukup untuk membuat game DX9 SM3.0 lancar dimainkan pada resolusi 1680x1050. Image Quality seperti kaya warnanya ATI, yep … khas. I said no problem on DX9s apps, indeed he ate it all *except Crysis di 1680x1050 dengan Antialiasing, walaupun di resolusi setinggi itu, sebenarnya AA sudah tidak begitu diperlukan.



DX10 Performance
- Crysis
- Call of Juarez



Secara general performa di Vista DX10 SM4.0 high res untuk mayotiras game baik. Prinsip kinerja Crossfire sangat menentukan di sini. Scaling sebuah engine game mencoba diterjemahkan oleh scaling Crossfire. Upcoming driver confidently should tweak its X2.

X2 mampu menyuguhkan performa gaming yang playable. Highlight untuk holybatman! Crysis Very High DX10 benar-benar mematikan. Kami menemui kejanggalan saat testing, yang mana bench Crysis Very High DX10 tersebut dilakukan di GPU_Bench batch file. Realitanya sangat jauh berbeda dengan bermain Crysis langsung, real game. Saya dan Wedfighter mendapati fps kisaran 25fps hingga 38fps di real game Crysis DX10 Very High 1680x1050. Tapi untuk menyeragamkan dengan standard bench Crysis DX9 (yang sudah dilakukan sebelumnya), maka tak pelak Crysis GPU-Bench adalah standard yang kami sajikan.

[becco]

Overclocking …
Ternyata rumit juga meng-overclock X2 ini. Di sini kami hanya menyajikan “very lite” overclock, sebatas quick test saja.

Kendala pertama yang dihadapi adalah Riva Tuner 2.0.6 tidak mendetek kartu grafis terbaru dari ATI. Lalu ATITools dan GPU-Z cukup membingungkan untuk dipahami, karena kartu grafis ini punya dua otak di satu tubuh. Ada core 1, ada core 2, yang masing-masing punya 2DClock dan 3DClock. Adapun selanjutnya kami memakai 2 software ATITool untuk meng-OC core 1 dan AMDGPUClock untuk meng-OC core 2. Quick test untuk core clock 900MHz dan memory clock 999MHz, result di 3DMark06:

Nice “bra edition”


Temperature and Noise
Ditest dengan ATITool 3DShow untuk mencari suhu maximum pada stock clock (850/980) dengan ambient room 29C system telanjang tanpa casing. Idle di suhu 39C dan full load mencapai 62C. Untuk tingkat kebisingan fan, Gecube HD3870X2 X-Turbo dengan dual fan ini sangat sunyi.

Idle:


Full Load:


Wattage
Total wattage system keseluruhan mampu dicover oleh PSU Crossair 520W modular. Secara general saya merekomendasikan PSU pure power 500W - 600W untuk sysem oced, cukup hemat daya memang
